2. 雙接觸設計確保電氣鏈接穩定性。
3. 鍍金接觸，確保低接觸電阻鍍錫端子，防止在焊接過程中污染。
|
觸點負載 |
閉合 |
25mA at 24VDC |
|
瞬變電阻 |
非閉合 |
100mA at 50VDC |
|
初始值 |
50mΩ Max. |
|
|
接觸電阻 |
使用3000次之后 |
100mΩ Max. |
|
絕緣電阻 |
100mΩ Min.60sec at 500VDC |
|
|
耐電強度 |
500V DC for 60seconds |
|
|
開關電容 |
5pF Max.at 1M Hz |
|
|
操作溫度 |
-40℃ ~+85℃ |
|
|
儲存溫度 |
-40℃ ~+85℃ |
|
|
機械和加工 |
控制力 |
1000gf Max. |
|
機械壽命 |
3000 cycles operations |
|
|
耐焊接溫度 |
260±5℃ for 3-5 seconds |
|
|
電氣壽命 |
2000 cycles 25mA 24VDC |
|
部件名稱 |
材質 |
表面處理 |
|
基座 |
UL94V0(PPS) |
黑色 |
|
表蓋 |
UL94V0(PPS) |
黑色 |
|
觸動器 |
UL94V0(PA46) |
白色 |
|
移動件 |
銅合金 |
金鍍錫 |
|
連接件 |
黃銅 |
金鍍錫 |
|
端子 |
黃銅 |
金鍍錫 |
|
金、鍍金式 |

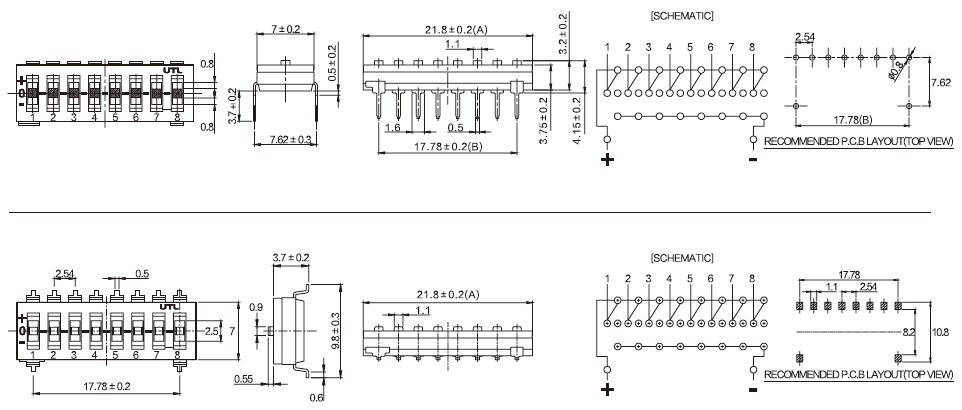

尺寸 毫米（英寸） |
每管數量 |
|
|
A |
B |
||
|

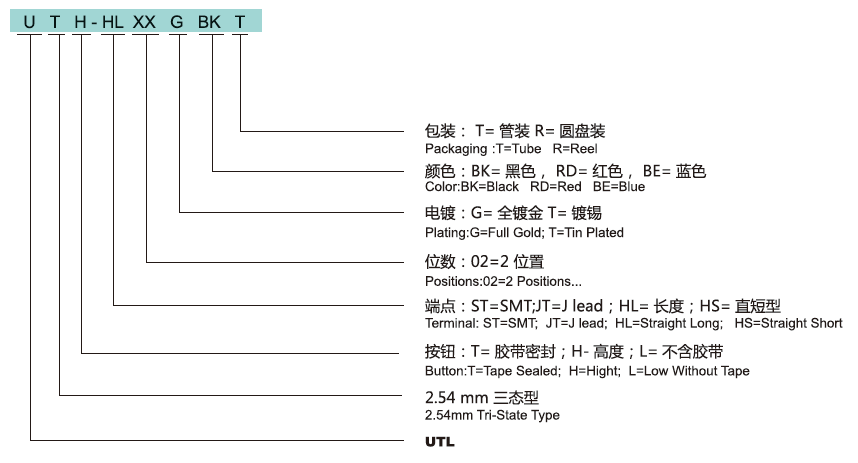

UTH- HL04GBKT |
11.64(0.46) |
7.62(0.3) |
43 |
|
UTH- HL05GBKT |
14.18(0.56) |
10.16(0.4) |
35 |
|
UTH- HL06GBKT |
16.72(0.66) |
12.70(0.50) |
30 |
|
UTH- HL08GBKT |
21.80(0.86) |
17.78(0.7) |
23 |
|
UTH- HL09GBKT |
24.34(0.96) |
20.32(0.8) |
20 |
|
UTH- HL10GBKT |
26.88(1.06) |
22.86(0.9) |
18 |
|
抗低溫測試 |
在45℃或38℃之下持續96小時 |
|
耐高溫測試 |
在87℃或83℃之下持續96小時 |
|
濕度測試 |
每MIL-STD-202F，103B方法，B環境測試 |
| 有腐蝕的線性，絕緣電阻不小于100兆赫 | |
|
震動測試 |
每MIL-STD-202F，103B方法，A環境測試 |
| 不應在超過10微米的時間內打開閉合觸點或關閉打開觸點 | |
|
抗震測試 |
每MIL-STD-202F，103B方法，A環境測試 |
| 不應開放超過10枚的封閉觸點或關閉開放觸點 | |
|
熱陡震試驗 |
每MIL-STD-202F,103B方法，A環境測試 |
| 在電特性的永久改變中不應有物理損傷的現象 | |
|
鹽霧測試 |
每MIL-STD-202F，103B方法，B環境測試 |
| 48小時溫度低于35-37度，鹽度低于5%-6% |
